40G QSFP+ 光模块是在QSFP基础上发展而来的产品，有4个相互独立的发射和接收光信号通道，可同时传输数据。能够为数据中心、高性能计算网络、企业核心层和分布层以及电信运营商提供高密度和低功耗的40G以太网连接传输应用。本文中易天光通信所要介绍的是40G QSFP+ LR4光模块。

40G QSFP+ LR4光模块工作原理

激光驱动器控制到达的波长，光信号再经过复用器，被组合在一起进行传输。快到达接收端时，这些传输的信号再被解复用器被分解成四个传输速率为10Gbps的通道,然后PIN探测器或互阻放大器对数据流进行恢复，再将光信号传送出去。

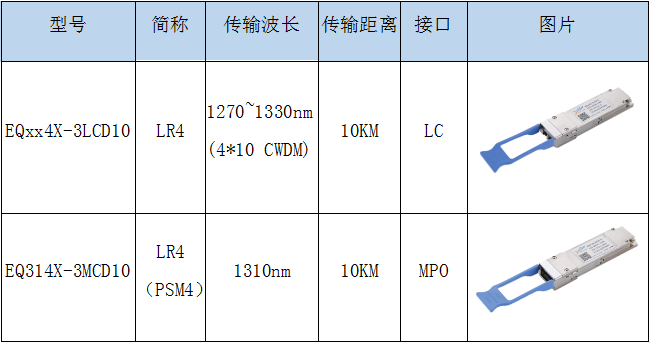

40G QSFP+ LR4和40G QSFP+ PSM4光模块

①40G QSFP+ LR4光模块采用CWDM粗波分复用技术，工作波长为1310nm，其采用LC双工连接器，通常与单模光纤一起搭配使用，最大传输距离为10km。

②40G QSFP+ PSM4采用MPO接口，工作波长为1310nm，通常与单模光纤一起搭配使用，最大传输距离为10km。易天光通信（ETU-LINK）的40G QSFP+ LR4光模块具有高密度、低成本、高速率、大容量、低功耗的优点。

40G QSFP+ LR4 10km光模块特性

▪ 传输数据率11.3gbit/s/通道

▪ 设定触发器-8436QSFP+兼容

▪ 热插拔电接口

▪ 微分AC-coupled高速数据接口

▪ 4 通道PIN光探测器阵列

▪ 在G.652单模光纤上最大传输距离为10公里

▪ 最大功耗2.5w

▪ 模块外壳与内部连接器隔离

▪ 工作温度0°C+ 70°C

▪ 3.3v 电源电压

▪ 符合RoHS6

40G QSFP+ LR4光模块与交换机解决方案

①通过LC双工单模跳线即可达到40G QSFP+ LR4光模块与交换机间的直连效果。

②通过MPO光纤跳线即可达到40G QSFP+ PSM4 CWDM光模块与交换机间的直连效果。

40G光模块应用：

用于单模应用的数据中心和因特网交换点之间，交换机、路由器和传输设备之间的高速互连服务器，机架到机架，面板到面板以及40G-LR4以太网链路InfiniBand SDR，DDR和QDR应用。

40G光模块推动了高密度的高速率信号传输的发展，使光通信进入了一个崭新的时代。
