购买高速线缆DAC时要注意哪些事项以及介绍

January 26. 2018

高速线缆是一种通信设备连接线缆，一般用于实现短距离的高速互联通信，是一种替换光模块的低本钱短距离衔接处理方案。在网络设备间的短距离连策应用中受到了普遍欢迎。

目前市场上的高速线缆多种多样，要购置一款满意的高速线缆产品，我们应该要考虑哪些因素呢？我们今天将会给您解开这个疑问。

◆有源or无源
高速线缆能够分为有源高速线缆和无源高速线缆。它们的真正区别在于：有源高速线缆比无源高速线缆多了一个驱动芯片。无源高速线缆无需电能驱动就能够传输光信号，有源高速线缆的光纤收发装配中配置有电气元件，在传输光信号的同时还会对其进行缩小处置，从而增加传输距离。所以，有源高速线缆的传输距离要比无源高速线缆远，然而其价钱也更加昂贵。

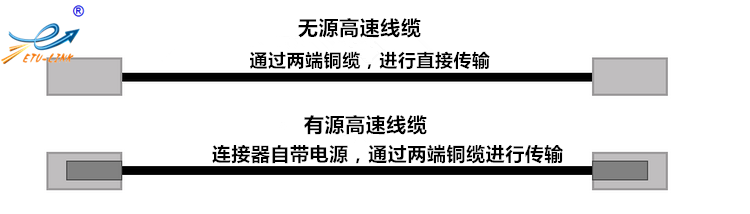

无源高速线缆，有源高速线缆

◆线规
AWG即美国线规，是一种辨别线缆直径的标准，高速线缆常见的AWG值有24AWG、28AWG和30AWG。24AWG比30AWG更粗、更重，长度越长24AWG用起来就没有30AWG方便，而且弯曲灵敏度也有限(Limited bend radius)。因此，在长距离传输中，适宜选择数值更大的AWG。

◆线缆长度
无源高速线缆的最大传输距离是5 m，而有源线缆的传输距离能够达到15m。所以，如果网络设备间的距离不超过5 m，选择无源线缆是最节省成本的解决方案；若在5 m-15 m之间，用户适宜选用有源高速线缆，这样可以降低因长距离传输而引起的信号干扰问题。

◆选择适合的接头类型
不同接头的高速线缆适合的应用也不尽一样。一般来说，SFP+光模块+高速线缆用于10G衔接，QSFP+高速线缆用于40G衔接，SFP28高速线缆用于25G衔接，QSFP28高速线缆用于100G衔接。另外，QSFP+转4xSFP+高速线缆通常应用于10G和40G网络设备间的衔接。

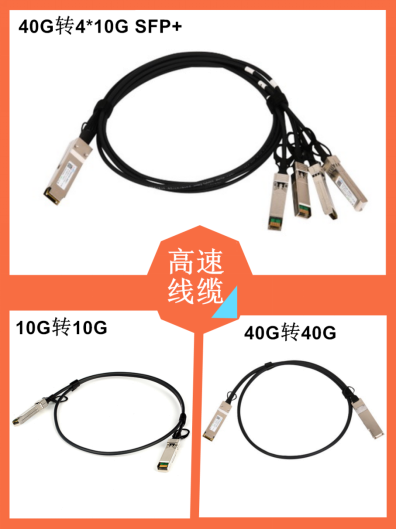

高速线缆， 40G QSFP+转4*10G SFP+，10G转10G，40G转40G
