怎么确保光纤端面的清洁?
光纤连接器在网络中非常常见,它使我们能够上路、下路、移动和改变网络。然而不可否认的是,光纤连接器端面的污染是网络故障中断的一个主要成因。今天我们将向您介绍光纤检测。
关于端面污染
如图1所示,光纤或连接器端面应没有任何污染或瑕疵。常见的污染和瑕疵类型包括灰尘、油污、凹坑和碎屑,以及划痕(图2)。除此之外,还有很多不同的污染源,如:检测设备、防尘帽、隔板、人群和环境等,设备一旦受到污染,那么网络连接器和端口之间就会发生交叉污染。因此,在检测网络连接器以前,检查和清洁设备的检测端口和导线将能防止交叉污染。

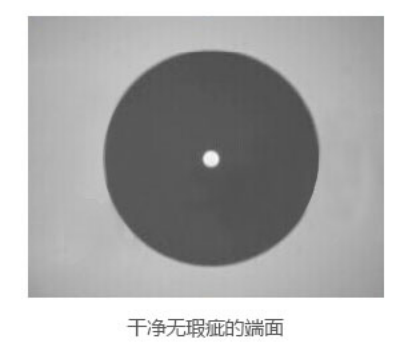

图1

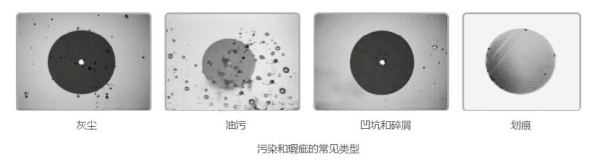

图2
光纤检测
我们建议在对接连接器和使用光模块前进行光纤检查。如图3所示,我们必须检查和确保端面是干净的。若端面不干净,那么必须要进行清洁。接下来我们将介绍连接器和光纤模块的端面检查工作。

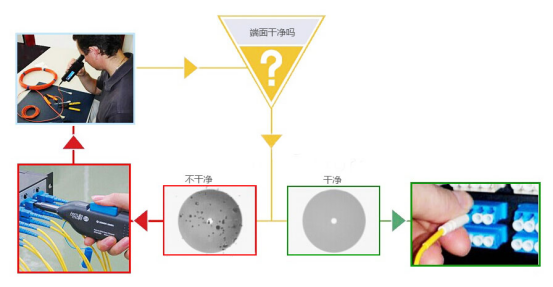

图3. 连接前的检查流程
光纤检测工具
※ 存放端帽的干净可重封容器
※ 光纤检测显微镜
※ 隔板光纤探头

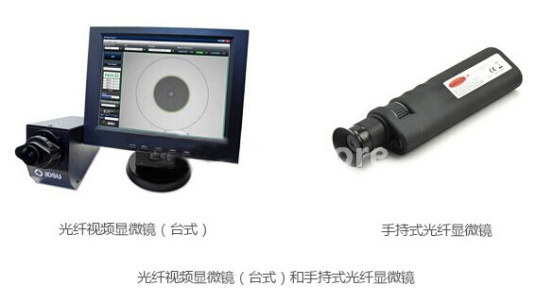

光纤显微镜有许多种,它最初是一种简单廉价的便携式显微镜。如今,最常用的光纤显微镜就是光纤视频显微镜(台式)和手持式光纤显微镜。(见图4)
图4
光纤连接器检查步骤
※ 在您开始检查之前,确保已关闭激光器;(警告:不要直视或通过光学仪器直接对视光束。)
※ 去掉保护帽,将它存放在干净的可重封容器中;
※ 核实要检查的连接器类型,将合适的检测适配器或探头安装到检测设备上;
※ 如图5所示,将光纤连接器插入光纤显微镜的适配器中,调节对焦环,使您能够看到清晰的端面影像;

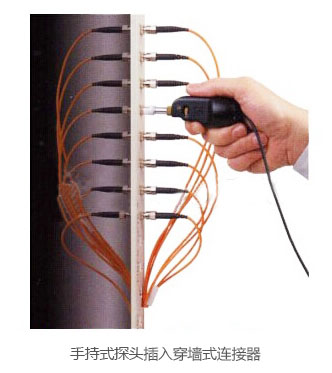

※ 或者,如图5所示,将手持式探头插入隔板连接器中调整焦距。
图5

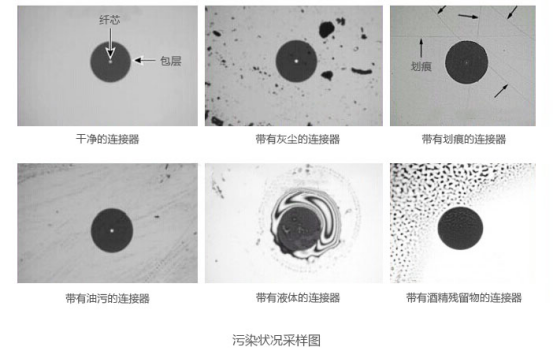

※ 通过视频显示器,检查连接器的端面是否有任何污物。图6显示了污染状况的采样图。
图6
※ 若端面不干净,清洁端面后再进行检查。若端面清洁,立即将连接器插入干净的对接连接器中,以降低二次污染的风险。

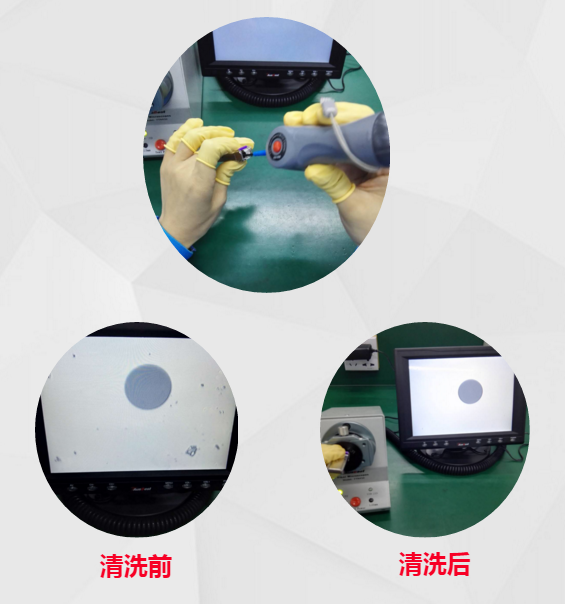

从制作到出货,光纤模块必须经过一个步骤——清洗端口。这个步骤就要通过端面检测仪和清洗笔来完成了(如图7)。
图7
清洗步骤
※ 打开清洗仪;
※ 将光模块插到端面检测仪上,调节对焦环,使您能够看到清晰的端面影像;
※ 通过观察,检查模块的端面是否有任何污物。
※ 若端面不干净,用清洗笔清洁端面后再进行检查。若端面清洁,立即塞上防尘帽,以降低二次污染的风险。
光纤连接器是光纤网络必不可少的重要元件,但它们必须得到合理使用。为了能够确保高效的光纤连接工作,保持光纤和连接器的干净清洁是非常必要的。这可以通过积极的检查和清洁来轻易实现。在检查方面,我们必须使用合适的检测工具并严格遵守检查工作的每一个环节。
